Brand | HALDER |
---|---|
Part Number | 23320.0014 |
JAN Code | 4030618238614 |
Order Code | 105-8726 |
Stock in Thai | 0 |
Stock in Japan | 0 |
Lead Time | โปรดติดต่อเจ้าหน้าที่ |
วิธีการนำเข้า | ทางแอร์ |
Last Updated | กุมภาพันธ์ 21, 2024 |

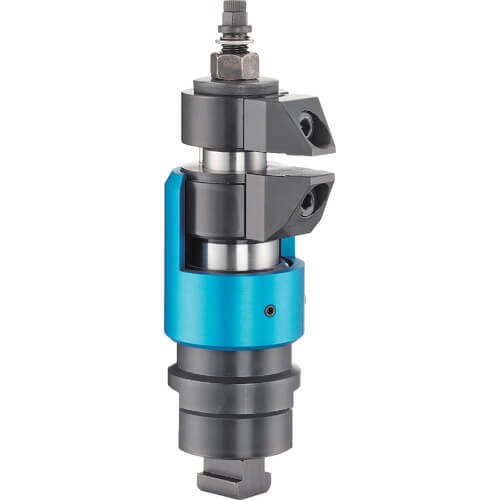

ลดการสั่นสะเทือนของชิ้นงานระหว่างการตัดเฉือน สามารถหนีบส่วนซี่โครงและส่วนรูปลิ้นของชิ้นงานได้ และสามารถหนีบชิ้นงานโดยไม่ทำให้เสียรูปทรงแม้ในระหว่างกระบวนการเบื้องต้น เช่น การหล่อ
ข้อมูลสินค้า |
ยึดแคลมป์ลอยเข้ากับแผ่นฐานของฟิกซ์เจอร์โดยใช้ M12 ที่ด้านล่างของตัวเครื่อง (ความกว้างของประแจตลอดแฟลต 46 มม.) ; ปรับตำแหน่งแนวตั้งและการหมุนของสต๊อปเปอร์ (ฝาครอบสีแดง) และยึดด้วยสกรู 3 ตัว (ความกว้างของประแจหกเหลี่ยมบนแฟลต 2.5 มม.) ; แก้ไขด้วยระยะขอบที่เพียงพอในทิศทางขึ้น (เนื่องจากมีความคลาดเคลื่อนของมิติของชิ้นงาน) ขั้นตอนการจับยึด: กดปากเป่าทั้งหมดของแคลมป์ลอย ; หมุนส่วนกรามและนำไปยังตำแหน่งที่ประกบชิ้นงาน (ปรับตำแหน่งสต๊อปเปอร์ล่วงหน้า) เมื่อปล่อยมือ ขากรรไกรล่างจะสัมผัสกับชิ้นงานด้วยแรงสปริงเล็กน้อย ขันน็อตหกเหลี่ยมให้แน่น (ความกว้างตลอดแนวราบ 18 มม.) (แรงบิดต่ำสุด 15Nm แรงบิดสูงสุด 30Nm) ขณะนี้ ชิ้นงานถูกยึด และในขณะเดียวกัน ส่วนของปากเป่าทั้งหมดจะถูกยึดในแนวตั้ง การปลดแคลมป์เป็นขั้นตอนย้อนกลับ ด้วยปากเป่ามาตรฐาน ทิศทาง/มุมการหมุน: ซ้ายและขวา 110° จังหวะหนีบ (มม.): 12 ความสูง (มม.): สูงสุด 178.5 สกรูยึด (มม.): M12 แรงพยุงการทำงาน (kN): 8; 10Nm) |
---|---|
วัสดุ |
ตัวเรือน: อะลูมิเนียม เหล็กชุบแข็งพร้อมฟิล์มออกไซด์สีแดง ตัวเรือน: เหล็กชุบแข็ง ไนไตรดิ้ง แมงกานีสฟอสเฟต ขัดเงา ฐาน: เหล็กชุบแข็ง ไนไตรดิ้ง ทรีทเมนต์แมงกานีสฟอสเฟต |
น้ำหนัก | 1.89kg |
ประเทศที่ผลิต | Germany |
ข้อมูลจากผู้ผลิต | HALDER 23320.0014 (ลิงค์นี้จะพาคุณไปสู่เว็บไซต์ภาษาญี่ปุ่น) |
Brand Category | HALDER |
Product Category | อุปกรณ์เครื่องจักร ทูลลิ่ง จิ๊กฟิกซ์เจอร์ แคลมป์สำหรับเครื่องจักร แคลมป์สำหรับเครื่องจักร |
