ประเภทหัวโพรบวัดชิ้นงาน แบรนด์ RENISHAW

หัวโพรบวัดชิ้นงานคืออะไร

หัวโพรบวัดชิ้นงาน (Touch Trigger Probe) คือ เซ็นเซอร์วัดขนาดชิ้นงานแบบสัมผัสชนิดที่มีความแม่นยำสูง ซึ่งประดิษฐ์โดยบริษัท RENISHAW ประเทศอังกฤษ
RENISHAW (เรนิชอร์) เป็นผู้ประดิษฐ์ระบบหัวโพรบวัดชิ้นงานมาอย่างยาวนาน และในปัจจุบันมีบริษัทอื่นที่สามารถผลิตหัวโพรบวัดชิ้นงานได้ แต่ผลิตได้น้อยมากเนื่องจากต้องใช้ความแม่นยำสูง จนถึงวันนี้ RENISHAW ก็ยังเป็นผู้นำอันดับ 1 ในด้านการผลิตหัวโพรบวัดชิ้นงาน

หากมีแค่หัวโพรบวัดชิ้นงานจะไม่สามารถใช้งานได้ เมื่อใช้งานต้องติดตั้งกับเข็มวัดชิ้นงาน (สไตรัส) ตรงปลายหัวโพรบ เมื่อใช้งาน ให้นำเข็มวัดชิ้นงานไปสัมผัสกับชิ้นงานที่จะวัดขนาด และส่งข้อมูลค่าแกน XYZ ไปยังตัวรับสัญญาณ มีหัวโพรบวัดชิ้นงานหลายประเภท แต่หลักๆ มีแค่สองประเภทคือ หัวโพรบวัดชิ้นงานที่ใช้บนเครื่อง CMM และ หัวโพรบวัดชิ้นงานที่ใช้บนเครื่องจักร CNC

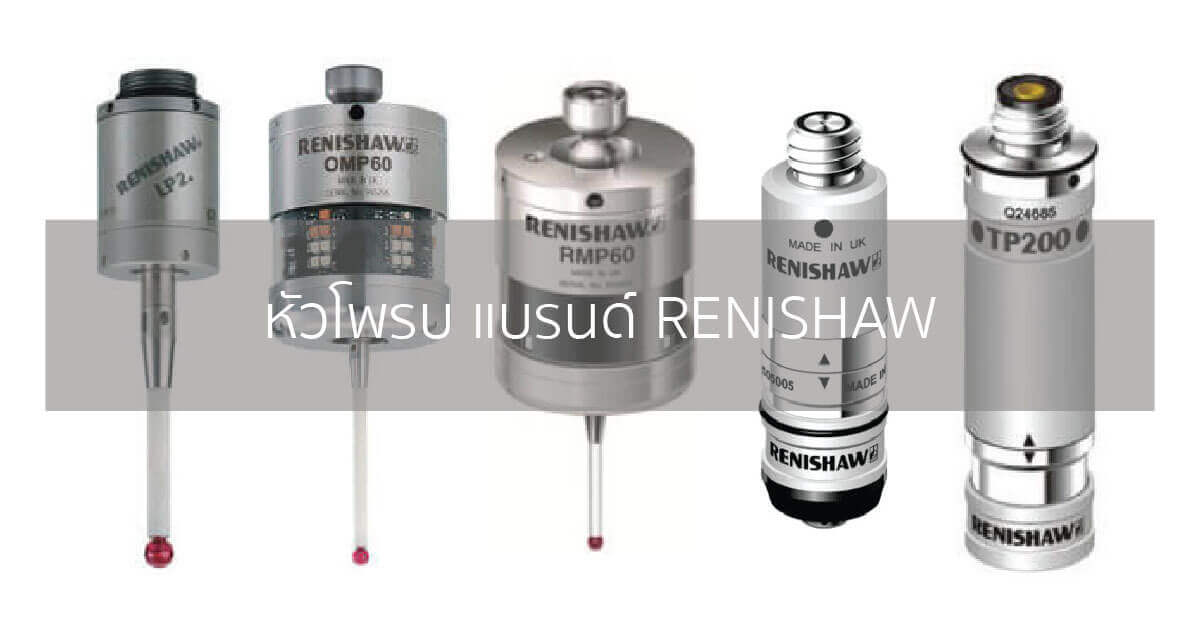

หัวโพรบวัดชิ้นงาน แบรนด์ RENISHAW

หัวโพรบ CMM

หัวโพรบ CMM เป็นหัวโพรบวัดชิ้นงานที่ใช้บนเครื่อง CMM ซึ่งเป็นหัวโพรบวัดชิ้นงานที่เป็นที่นิยมที่สุด
ใช้สำหรับวัดขนาดชิ้นงานโดยเฉพาะ ที่ RENISHAW มีหัวโพรบ CMM หลายรุ่นให้เลือกตามค่าความแม่นยำตามที่ลูกค้าต้องการ

หัวโพรบ CMM แบรนด์ RENISHAW

ประเภทของหัวโพรบ CMM

TP20

หัวโพรบ CMM ที่ Standard ที่สุด ขนาดเล็ก และมีแบบ 5 way หรือ 6 way
ตรงหัวมีระบบ Stylus Module ซึ่งเปลี่ยนได้ตามความแรงในการสัมผัสชิ้นงานที่ลูกค้าต้องการ
มีอุปกรณ์ตัวต่อ (Extension) และใช้เข็มวัดชิ้นงานที่มีขนาดเกลียว M2 ได้ทุกชนิด และสามารถใช้ในหลายกรณี

TP20 หัวโพรบ CMM (Kinematic)

TP200

หัวโพรบ CMM ที่ขนาดเล็ก
ตรงหัวมีระบบ Stylus Module ซึ่งเปลี่ยนได้ตามความแรงในการสัมผัสชิ้นงานที่ลูกค้าต้องการ
ใช้ระบบ Strain Gauge ในการวัด มีความแม่นยำสูงกว่า และมีอายุการใช้งานยาวกว่า TP20

TP200 หัวโพรบ CMM (Strain Gauge)

ประเภทของ Stylus Module

Standard Force Stylus Module

Stylus Module สำหรับโพรบ CMM ที่เป็น Standard

TP20 (SF) Standard Force Stylus Module สำหรับ TP20 / TP200

Low Force Module

TP20 (LF) Low Force Stylus Module สำหรับ TP20 / TP200

Medium Force Stylus Module

Stylus Module สำหรับโพรบ CMM ที่ใช้ในการวัดค่าของชิ้นงานที่มีความอ่อน

TP20 (MF) CMM Medium Force Stylus Module สำหรับ TP20

Extended Force Stylus Module

Stylus Module สำหรับโพรบ CMM ที่ใช้กับเข็มวัดชิ้นงาน (สไตรัส) ที่มีความยาว

TP20 (EF) Extended Force Stylus Module สำหรับ TP20 / TP200

หัวโพรบ CNC

หัวโพรบ CNC คือหัวโพรบวัดชิ้งานที่ใช้บนเครื่องจักร CNC เช่น เครื่องกลึง CNC, เครื่องกัด CNC, Machining Center เป็นต้น สามารถใช้ในการตั้งศูนย์ชิ้นงาน และตรวจวัดขนาดชิ้นงาน

หัวโพรบ CNC แบรนด์ RENISHAW

การตั้งศูนย์ชิ้นงานบนเครื่อง CNC

หัวโพรบ CNC สามารถใช้ในการตั้งศูนย์ชิ้นงานบนเครื่อง CNC
มีหัวโพรบ CNC แล้วไม่ต้องเตรียมจิ๊กที่มีราคาแพงๆ เลย และยังตั้งศูนย์ชิ้นงานได้เร็วกว่าใช้ไดอัลเกจ นอกจากนั้นยังช่วยตัดปัญหา Human Error อีกด้วย

ตรวจวัดขนาดชิ้นงานบนเครื่อง CNC

ชิ้นงานที่ผลิตโดยเครื่อง CNC บางตัวจะอาจจะเคลื่อนที่ได้ยากด้วยน้ำหนัก หรือขนาดของชิ้นงานเอง
หัวโพรบ CNC สามารถตรวจวัดขนาดชิ้นงานบนเครื่อง CNC โดยไม่ต้องย้ายชิ้นงานไปที่เครื่อง CMM เพื่อวัดขนาด
เมื่อวัดขนาดแล้วไม่ได้ค่าตามขนาดที่กำหนดไว้ ก็ส่งข้อมูลไปยังเครื่องจักร และทำการ Machining ต่อก็ได้ด้วย
